PCB Kipas Angin Miyako

Keterangan singkat modul kipas angin KST-18C disini  hanya berupa gambar saja. Awalnya setelah saya membersihkan kipas angin merk Miyako KST 18 RC No.34030010139 . Setelah mengalami kekotoran dan dibersihkan, selang setahun kemudian timbul kerusakan karena kesalahan pengguna, yaitu akibat kemasukan air. Sebelum saya bongkar dan ganti dengan modul yangbaru, saya foto, scan dan tinggalkan disini. Asas dan tujuan saya adalah untuk memberikan informasi kepada para pencari informasi dan para hobby elektro, barangkali ada yang ingin membuat sendiri PCB modul kipas angin, silahkan saja.

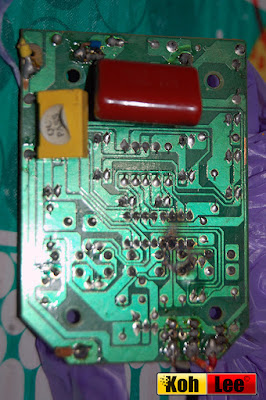

1. Foto saat modul masih sehat & belum mengalami kerusakan.




2. Foto ini diambil setahun sebelum kerusakan, saat membersihkan kipas angin.



3. Modul mengalami kerusakan akibat air dan menyebabkan kebakaran.


4. Posisi belakang modul.

 5. Detail Jalur.

 6. Kapasitor


7. Kapasitor keramik


8. Jalur kabel kekipas angin.


9. Jalur AC


10. Jalur AC


11. Foto detail lagi


12. Modul baru yang sehat seharga Rp. 45.000,-


13. Modul beli 1 set, untuk cadangan
