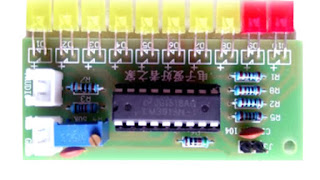

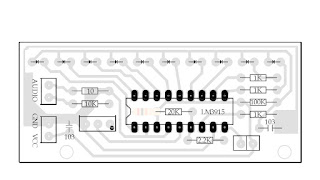

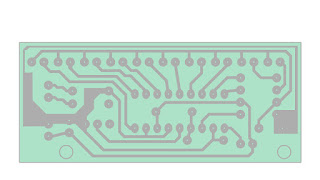

Gambar PCB
Bahan-bahan:
PCB Lembaran polos
Feri Klorida
Mal Sablon PCB
Led =10
Resistor 10 Ohm = 1
Resistor 1K Ohm =3
Resistor 10 K Ohm =1
Resistor 2,2K Ohm =1
Resistor 20K Ohm =1
Resistor 100K Ohm =1
Kapasitor keramik 100nF=2
Trimpot Trimmer 50K
IC LM3915
Terminal Block/ (opsional)
Kabel secukupnya
Solder & tenol/kawat timah.
Tag:
LM3915
Audio Modul
Amplifire Support
Indicator lamp
Lampu Audio
Audio Level Indikator
Electronica
Modul Audio
Rangkaian Audio
Lampu
Kelap-kelip
Flip Flop
Amplifier adalah, rangkaian komponen elektronika yang dipakai untuk menguatkan daya (atau tenaga secara umum). Dalam bidang audio, amplifier akan menguatkan signal suara berbentuk analog dari sumber suara yaitu memperkuat signal/gain arus (I) dan tegangan (V) listrik berbentuk sinyal AC dari inputnya menjadi arus listrik AC dan tegangan yang lebih besar, juga dayanya akan menjadi lebih besar di bagian outputnya. Besarnya penguatan ini sering dikenal dengan istilah gain. Nilai dari gain yang dinyatakan sebagai fungsi penguat frekuensi audio, gain power amplifier antara 20 kali sampai 100 kali dari signal input.
Jadi gain merupakan hasil bagi dari daya di bagian output (Pout) dengan daya di bagian inputnya (Pin) dalam bentuk bentuk frekuensi listrik AC. Ukuran dari gain (G) ini satuannya adalah decibel (dB). Dalam bentuk rumus dinyatakan sebagai berikut:
G(dB)=10log(Pout/Pin)).
Pout adalah Power atau daya pada bagian output, dan Pin adalah daya pada bagian inputnya.
Sebelum dayanya dikuatkan pada Power Amplifier ada bagian pengatur suara atau disebut tone kontrol yaitu biasanya terdiri dari Volume, Bass, Trible, balance, loudness. Dalam bagian rangkaian Power Amplifier pada proses penguatan audio ini terbagi menjadi dua kelompok bagian penting yaitu bagian penguat signal tegangan (V) disebut driver kebanyakan menggunakan susunan transistor darlington, dan bagian penguat arus atau penguat daya susunannya transistor paralel, masing-masing transisistor berdaya besar dan menggunakan sirip pendingin untuk membuang panas ke udara, sekarang ini banyak yang menggunakan transistor simetris komplementer.
